Ethernet Patch Panel: Komplet guide til struktureret kabling, ydeevne og opsætning

Et Ethernet patchpanel er en passiv hardwareenhed, der afslutter og organiserer permanent bygningskablering på ét centralt sted. I modsætning til aktive enheder, der behandler data, giver et patchpanel blot strukturerede afslutningspunkter for hver Ethernet-kabelkørsel, hvilket skaber et rent, skalerbart fundament for ethvert netværk.

Uanset om du trækker kabler i et hjem, opgraderer et kontorskab eller bygger et lille serverrack, er det essentielt for langvarig netværksydelse og effektivitet at forstå, hvordan et Ethernet patchpanel fungerer, og hvordan det adskiller sig fra en switch.

Hvad er et Ethernet Patchpanel?

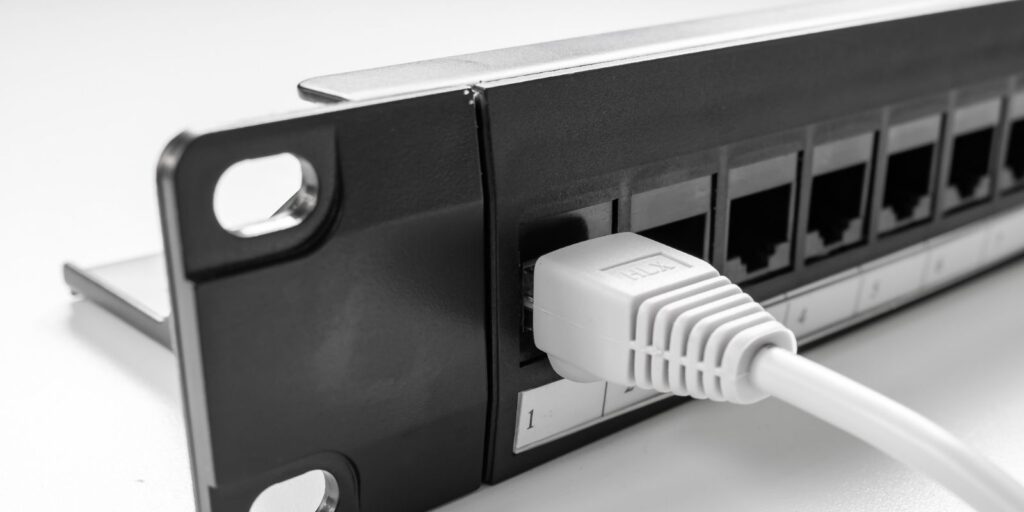

Et Ethernet patchpanel er typisk en metalramme med rækker af RJ45-porte på forsiden og punch-down eller keystone-afslutninger på bagsiden. Hvert indbygget Ethernet-kabel fra rum eller vægudtag forbinder til bagsiden af patchpanelet og skaber et centralt afslutningspunkt.

På forsiden forbinder korte patchkabler panelporte til aktivt netværksudstyr såsom switches eller routere. Der er ingen intern forbindelse mellem portene. Patchpanelet behandler ikke trafik eller inspicerer pakker, det forlænger blot hvert kabel på en organiseret og håndterbar måde.

Denne centrale layout er grundlæggende for strukturerede kablingsstandarder, der bruges i erhvervsmiljøer.

Hvordan et Ethernet Patchpanel Fungerer i et Struktureret Kablingssystem

I et typisk struktureret netværk:

Vægudtag → indbygget solid-core kabel → patchpanel → kort patchkabel → switch.

På bagsiden er hvert kabel slået ned efter T568A eller T568B kablingsskemaer. På forsiden forbinder fleksible patchkabler til switches eller andet udstyr.

Fordi Ethernet patchpanelet er passivt, videresender det ikke data eller påvirker transmissionslogik. Det fungerer som et statisk forlængelsespunkt, der opretholder signalets kontinuitet, mens det adskiller permanent kabling fra ofte ændrede forbindelser.

For eksempel, i et kontor med 16 skriveborde, afsluttes 16 indbyggede kabelkørsler på et 24-port patchpanel. Korte patchkabler forbinder derefter disse porte til en 24-port switch. Hvis et skrivebord flytter til en anden VLAN, ændres kun patchkablet, ikke den indbyggede installation.

Patchpanel vs Switch: Forstå Forskellen

Mange brugere forveksler disse to enheder, men deres roller er fundamentalt forskellige. Et patchpanel organiserer og afslutter kabler, mens en switch aktivt videresender Ethernet-rammer mellem enheder.

Patchpanel vs Switch Sammenligning

Fjernelse af switchen ville efterlade alle kabler fysisk forbundet, men uden datatransmissionskapacitet.

Begge enheder arbejder sammen, den ene giver struktur, den anden muliggør tilslutning.

Hvorfor Bruge et Ethernet Patchpanel?

Typer af Ethernet Patchpaneler

Kobber Patchpaneler

De fleste installationer bruger kobber Ethernet patchpanelmodeller, der understøtter Cat5e, Cat6, Cat6a eller Cat8 kabelstandarder.

Almindelige portdensitetsmuligheder inkluderer 12-port, 24-port og 48-port. Paneler med højere densitet er ideelle til rackmonterede miljøer i erhvervsindstillinger.

Keystone Patchpaneler

Et keystone patchpanel bruger modulære keystone-jacks, hvilket tillader fleksibilitet til at blande Ethernet, fiber eller andre stik. Keystone-design øger tilpasning og tilpasningsevne.

Skærmede vs Uskærmede Paneler

Skærmede paneler bruges i høj-EMI-miljøer og kræver korrekt jordforbindelse. Uskærmede paneler er almindelige i boliger og lav-interferensområder. Skærmede installationer kræver korrekt jordforbindelsespraksis for at opretholde signalintegritet og ydeevne.

Rackmonterede vs Vægmonterede Patchpaneler

De fleste erhvervsinstallationer bruger rackmonterede paneler i 19-tommer racks. Dette tillader organiseret integration med switches og andet udstyr. I mindre miljøer giver vægmonterede versioner kompakte løsninger uden fulde racks. Valget mellem rackmontering og vægmontering afhænger af tilgængelig plads, portdensitetskrav og fremtidige udvidelsesplaner.

Cat6e og Ethernet Patchpaneler: Afklaring af Forvirringen

Du kan se referencer til Cat6e, men Cat6e er ikke en officiel TIA/EIA-standard. Det er stort set et marketingudtryk. Officielle standarder inkluderer: Cat5e, Cat6, Cat6a og Cat8. Når du vælger et patchpanel, skal du matche kategorivurderingen til dit installerede kabel for at opretholde ensartet transmissionskapacitet og ydeevne.

Verifying terminology and understanding subtle naming differences is essential in networking, much like checking precise word distinctions through reference tools such as synonymer.it.com to avoid confusion between similar technical labels.

Cat6 vs Cat8 Ethernet Kabel

Når du parrer kabler med et patchpanel, betyder kategorikompatibilitet noget.

Cat6 understøtter 1G op til 100 meter og 10G op til kortere afstande.
Cat8 understøtter 25G eller 40G, men er typisk begrænset til 30 meter og bruges primært i datacentre. For de fleste hjem- og kontornetværksopsætninger giver Cat6 eller Cat6a tilstrækkelig ydeevne og fremtidssikring uden unødvendige omkostninger.

Cat8 vs Cat6: Har Du Virkelig Brug for Cat8?

Cat8 tilbyder højere skærmning og hurtigere transmissionshastigheder, inklusive understøttelse af 10G og derover. Dog kræver det fuldt skærmede komponenter. Det har kortere maksimal afstand. Det er dyrere. For typiske strukturerede Ethernet-implementeringer er Cat6 eller Cat6a mere praktisk og omkostningseffektivt.

Installationsbedste Praksis

Korrekt installation bestemmer ydeevne mere end selve switchmodellen.

Vigtige overvejelser:

• Oprethold minimal uopvikling, når du slår kabel ned.
• Brug korrekt kablingsstandard (T568A eller T568B) konsekvent.
• Undgå at blande skærmede og uskærmede komponenter forkert.
• Sørg for korrekt jordforbindelse i skærmede systemer.
• Sikre kabler for at forhindre belastning.

Moderne værktøjsfri keystone-paneler forenkler installationen, mens traditionelle punch-down-paneler kræver korrekte værktøjer til pålidelig afslutning.

Forkert afslutning kan forringe transmissionskvaliteten og reducere netværksydelse, selv med avanceret hardware.

Når Du Har Brug for et Patchpanel, en Switch, eller Begge

Kun Switch: Små hjemmeløsninger med enheder nær routeren kræver muligvis ikke et patchpanel.

Patchpanel + Switch: Flere rum med indbyggede kabelkørsler drager fordel af en centraliseret patchpanel- og switchkombination.

Patchpanelet organiserer kabler. Switchen muliggør Ethernet-kommunikation. Sammen skaber de et skalerbart, professionelt netværksfundament.

Afsluttende tanker

Et Ethernet patchpanel handler ikke kun om organisation, det handler om struktureret effektivitet, langvarig kabelhåndtering, beskyttelse af netværksudstyr og skalerbart netværksdesign.

For seriøse hjemmeløsninger og erhvervsmiljøer sikrer parring af et korrekt vurderet patchpanel med kompatible kabelstandarder og en pålidelig switch stabil transmission, stærk ydeevne og forenklet udvidelse.

Valget af den rigtige type, keystone, skærmet, uskærmet, rackmonteret eller vægmonteret afhænger af din plads, interferensmiljø og fremtidige vækstplaner.

I struktureret kabling overgår klarhed og planlægning altid genveje.
