Mi az a LAN kábel? Meghatározás, típusok, felhasználások és működése

A LAN kábel egy fizikai hálózati kábel, amelyet eszközök összekapcsolására használnak egy Helyi Hálózaton belül. A legtöbb modern környezetben a LAN kábel egy Ethernet kábel, amelyet úgy terveztek, hogy támogassa a nagy sebességű adatátvitelt számítógépek, útválasztók, kapcsolók, nyomtatók, szerverek és más eszközök között. A vezeték nélküli kapcsolatokkal ellentétben a vezetékes LAN kapcsolat nagyobb stabilitást, állandó sebességet és csökkentett interferenciát kínál, ami elengedhetetlen mind otthoni, mind üzleti hálózati infrastruktúrákhoz.

Annak megértése, hogy mi a LAN kábel, megköveteli a LAN és az Ethernet közötti különbség megértését. A LAN magára a helyi hálózatra utal, míg az Ethernet meghatározza az adatátvitelhez használt technológiát és protokollokat ezen a hálózaton keresztül. Az Ethernet az IEEE 802.3 szabványok szerint működik, biztosítva a kompatibilitást és a megbízható kommunikációt a csatlakoztatott eszközök között.

Hogyan működik a LAN kábel

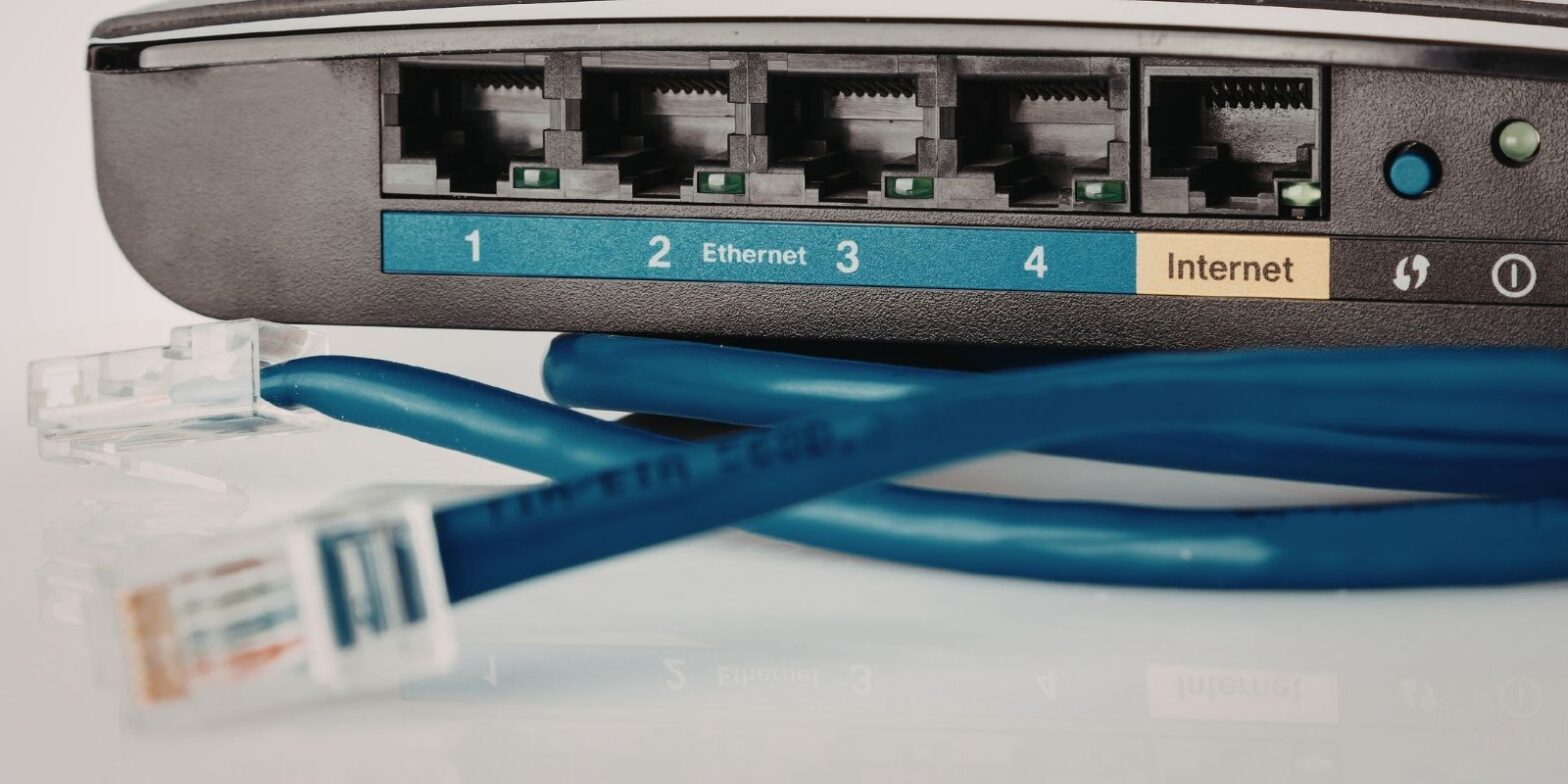

Egy tipikus LAN kábel négy sodrott rézvezetékpárt tartalmaz. A sodrás segít csökkenteni az elektromágneses interferenciát és megőrizni a jel integritását az átvitel során. Minden kábel RJ45 csatlakozókkal van lezárva, amelyeket gyakran egyszerűen RJ45 dugóknak neveznek, amelyek lehetővé teszik a kábel biztonságos csatlakoztatását az útválasztók, kapcsolók, szerverek, nyomtatók és más hálózati eszközök portjába.

Az RJ45 csatlakozók nyolc tüskével rendelkeznek, amelyek 8P8C formátumban vannak elrendezve. Ezek a csatlakozók szabványosítottak, így bármilyen kompatibilis Ethernet portba illeszkednek. Amikor egy portba helyezik, a csatlakozók lehetővé teszik a kétirányú adatátvitelt a hálózaton. Az RJ45 csatlakozók megfelelő telepítése elengedhetetlen az optimális jelerősség fenntartásához és a csomagvesztés elkerüléséhez.

Mivel a LAN kábel vezetékes, nem pedig vezeték nélküli, az adatjel közvetlenül rézvezetőkön keresztül halad, ami állandó sebességet és alacsonyabb késleltetést eredményez a WiFi kapcsolatokhoz képest.. Míg a WiFi rugalmasságot biztosít, a vezetékes LAN kapcsolat csökkenti a közeli eszközök és falak okozta interferenciát, javítva az általános hálózati megbízhatóságot és biztonságot.

LAN kábel kategóriák és sebesség képességek

A különböző LAN kábel kategóriák meghatározzák a hálózaton belüli teljesítményszinteket. A Cat5e 1 Gbps-ig támogat 100 méteren, és továbbra is gyakori a lakossági telepítésekben. A Cat6 javítja a sebesség képességeket, támogatva az 1 Gbps-t 100 méteren és akár 10 Gbps-t rövidebb távolságokon. A Cat6a kiterjeszti a 10 Gbps átvitelét 100 méterre, és széles körben használják professzionális hálózati telepítésekben.

A Cat7 kábelek szintén támogatják a 10 Gbps átvitelét 100 méterig, bár a Cat6a gyakoribb a TIA szabványok szerint. A Cat8 kábelek 25 Gbps vagy 40 Gbps átvitelét támogatják rövidebb távolságokon, általában 30 méterig, és elsősorban adatközpontokban és nagy teljesítményű szerver környezetekben használják.

A megfelelő LAN kábel kiválasztása a hálózati sebesség követelményektől, az infrastruktúra tervezéstől és a jövőbeli skálázhatóságtól függ.

RJ45 csatlakozók, portok és patch kábelek

Az RJ45 csatlakozók minden Ethernet kábel alapvető elemei. Ezek a csatlakozók lehetővé teszik a kábel csatlakoztatását egy Ethernet portba a hálózati hardveren. Minden eszköz általában egy vagy több Ethernet portot tartalmaz, hogy közvetlenül csatlakozzon a LAN-hoz. A kapcsolók több porttal rendelkezhetnek, hogy egyetlen hálózaton belül több tucat eszközt csatlakoztassanak.

A patch kábelek rövidebb LAN kábelek, amelyeket eszközök csatlakoztatására használnak a fali aljzatokhoz vagy közvetlenül a kapcsolókhoz és útválasztókhoz. Egy patch kábel általában RJ45 csatlakozókkal rendelkezik mindkét végén, és gyakran használják strukturált telepítési beállításokban. A patch panelek szervezik a több patch kábel csatlakozását a szerver szobákban és vállalati hálózatokban.

Mivel a csatlakozókat és dugókat megfelelően kell krimpelni, a gondos telepítés kritikus. A rosszul csatlakoztatott csatlakozók jelromlást és instabil adatátvitelt okozhatnak. A nehéz elektromos interferenciával rendelkező környezetekben árnyékolt kábel és árnyékolt csatlakozók használata javítja a megbízhatóságot.

LAN vs WiFi a modern hálózatokban

Míg a WiFi szabványos vezeték nélküli megoldássá vált, a LAN kábelek továbbra is az előnyben részesített opciók a stabil hálózati teljesítmény érdekében. A vezeték nélküli kapcsolódás kényelmes, de érzékenyebb az interferenciára és az ingadozó jelerősségre. Ezzel szemben egy vezetékes Ethernet kábel fenntartja az állandó adatátvitelt és a kiszámítható sebességet.

Az olyan tevékenységekhez, mint a felhőalapú biztonsági mentések, streaming, online játék és nagy fájlok átvitele szerverek között, a vezetékes LAN kapcsolat mérhető előnyöket nyújt. Mivel a kábel közvetlenül csatlakozik egy porthoz az útválasztókon vagy kapcsolókon, az átvitel útja biztonságosabb és kevésbé van kitéve, mint a vezeték nélküli sugárzás. A forgalom elfogásához fizikai hozzáférés szükséges a kábelhez, ami növeli a biztonságot a vezeték nélküli jelekhez képest.

Ethernet szabványok és hálózati protokollok

Az Ethernet technológia követi az IEEE 802.3 szabványokat, amelyek meghatározzák, hogyan történik az adatátvitel egy hálózaton. A strukturált kábelezési telepítés követi a TIA/EIA-568 szabványokat, hogy biztosítsa a megfelelő teljesítményt, kábelhossz határokat és kompatibilitást.

Ezek a szabványok meghatározzák a megbízható adatcseréhez használt protokollokat is. Az Ethernet protokollok kezelik, hogyan kommunikálnak az eszközök, észlelik a hibákat, és fenntartják a szinkronizációt az átvitel során. Az elismert szabványok betartása biztosítja a hosszú távú hálózati stabilitást és kompatibilitást az útválasztók, kapcsolók, nyomtatók és szerverek között.

Réz vs optikai LAN kapcsolatok

A legtöbb LAN kábel telepítés sodrott rézvezetékeket használ, mert költséghatékony és könnyen telepíthető. A réz kábelek erős jelátvitelt támogatnak a tipikus irodai és lakossági távolságokon.

Azonban az optikai kábelek jelentősen nagyobb sávszélességet és hosszabb átvitel távolságokat kínálnak. Az optika fényt használ elektromos jelek helyett, így immunis az elektromágneses interferenciára. Az optikát gyakran használják gerinchálózati kapcsolatokban épületek, adatközpontok vagy nagyvállalati hálózati magok között.

Bár az optika nagyobb sebességet és hosszabb elérhetőséget kínál, a réz LAN kábel megoldások továbbra is a szabványt jelentik az egyes eszközök kapcsolókhoz és útválasztókhoz való csatlakoztatására egy helyi hálózaton belül.

Telepítési legjobb gyakorlatok és interferencia kontroll

A megfelelő LAN kábel telepítés befolyásolja a hosszú távú hálózati teljesítményt. A kábeleket nem szabad élesen hajlítani vagy szorosan összenyomni, mivel ez károsíthatja a belső rézvezetékeket és gyengítheti a jelet. A helyes hajlítási sugár fenntartása és a kábelek rögzítése megakadályozza a csatlakozók és dugók stresszét.

Az árnyékolt kábel használata ipari vagy nagy elektromos környezetekben csökkenti az interferenciát. Az árnyékolt LAN kábel tervezések további szigetelést tartalmaznak, hogy megvédjék a jelátvitelt a külső elektromos zajtól. A szervezett patch panelek és a világosan címkézett patch kábel csatlakozások egyszerűsítik a hibaelhárítást és a karbantartást.

A helyes telepítés biztosítja, hogy minden kábel fenntartsa az optimális sebességet, az állandó átvitel és a stabil hálózati teljesítményt.

Miért maradnak elengedhetetlenek a LAN kábelek

A vezeték nélküli technológia fejlődése ellenére a LAN kábelek továbbra is alapvetőek a modern hálózatépítésben. Minden vállalati hálózat, szerver szoba és strukturált irodai telepítés az Ethernet kábel infrastruktúrára támaszkodik, hogy megbízhatóan csatlakoztassa az eszközöket. A LAN kapcsolatok támogatják a nyomtatókat, szervereket, útválasztókat, kapcsolókat és más alapvető eszközöket, amelyek stabil, nagy sebességű adatátvitelt igényelnek.

Mivel a LAN kábel technológia szigorú szabványokat és bevált protokollokat követ, továbbra is kiszámítható teljesítményt nyújt olyan környezetekben, ahol az állásidő elfogadhatatlan.

Végső gondolatok

A LAN kábel több, mint egy egyszerű vezeték. Ez egy alapvető összetevője bármely megbízható hálózatnak, lehetővé téve a biztonságos, nagy sebességű adatátvitelt a csatlakoztatott eszközök között. Akár réz, akár optikai, patch kábel vagy gerinchálózati telepítés, az Ethernet technológia biztosítja a következetes kommunikációt az útválasztók, kapcsolók, nyomtatók és szerverek között.

Annak megértése, hogyan működnek a LAN kábelek, hogyan csatlakoznak az RJ45 csatlakozók minden porthoz, és hogyan irányítják a szabványok a telepítést, lehetővé teszi egy stabil és jövőre kész hálózati infrastruktúra kiépítését. Egy egyre inkább összekapcsolt világban a vezetékes Ethernet LAN megoldások továbbra is a megbízható digitális kommunikáció alapját képezik.
